Недавно решил посмотреть, как распределяются нагрузки в бустере.

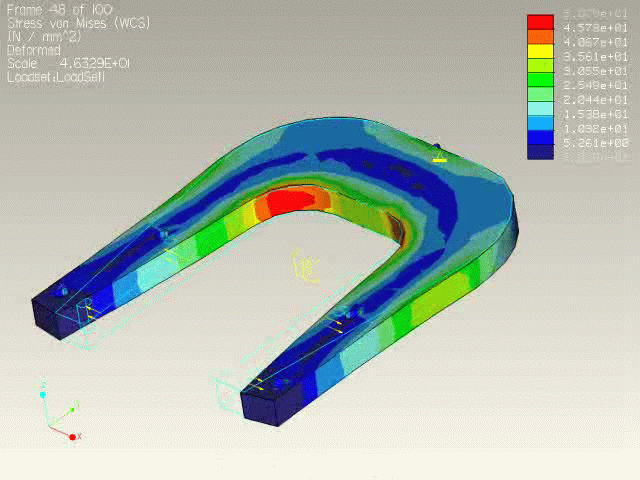

Вобщем на работе сижу в Pro/Engineer (пакет для твердотельного моделирования). В нем же и нарисовал сначала бустер, по форме напоминающий струбцину. Наложил на отверстия крепления моменты сил и получил первую характерискику (первый скрин).

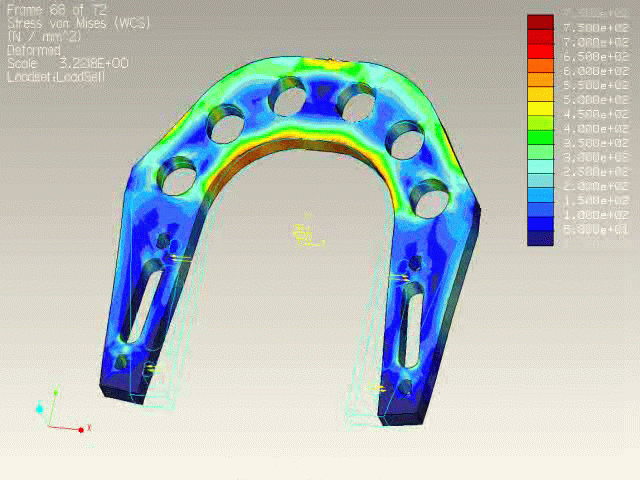

Убрал материал в ненапряженных синих местах, подкинул его в проблемных красных, и получил более менее равномерное распределение нагрузок на свод бустера. И вдобавок добавил отверстий, т.к. они никак не повлияли на характеристики (второй скрин).
Кстати, бустер стал по контуру напоминать классический, скажем эхо контрол .
Вобщем таким образом можно расчитать любую деталь, на которую есть чертеж.
